Geodézia v stavebníctve je neoddeliteľnou súčasťou každého projektu, od plánovania až po realizáciu. Jedným z kľúčových aspektov geodetických meraní je presné určenie výškových rozdielov. Tieto merania sú nevyhnutné pre správne navrhovanie, výstavbu a monitorovanie rôznych stavieb, infraštruktúr a prírodných útvarov. Pochopenie princípov merania výškových rozdielov, techník, prístrojov a súvisiacich chýb je preto pre geodetov, inžinierov a stavebných profesionálov zásadné.
Tvar Zeme a referenčné plochy pre meranie výšok
Naše merania výšok sa odohrávajú na povrchu Zeme, ktorého tvar je komplexný. Zjednodušene môžeme Zem považovať za rotačný elipsoid, no presnejšie ju opisuje tzv. geoid. Geoid je myslená plocha, ktorá vo všetkých svojich bodoch je kolmá na smer zemskej tiaže. Je to nepravidelná a matematicky zložito definovateľná plocha, ktorá sa snaží aproximovať strednú hladinu morí. Pre praktické geodetické účely sa často nahrádza definovanou plochou rotačného elipsoidu alebo v špecifických prípadoch zjednodušenou guľou s priemerom približne 6370 km.
Geodetické merania sa v teréne vykonávajú v tzv. zdanlivom horizonte. Zdanlivý horizont v danom bode je dotyčnicová rovina k skutočnému horizontu v tomto bode. Skutočný horizont v danom bode je sférická plocha, ktorá prechádza daným bodom a je rovnobežná s nulovou hladinou mora. Vplyvom zakrivenia Zeme vznikajú pri meraní prvkov, najmä dĺžok a uhlov na väčších územiach, chyby. Pri meraní dĺžok a uhlov na menšie vzdialenosti sú tieto chyby zvyčajne zanedbateľné. Avšak pri meraní výšok je nevyhnutné tieto chyby systematicky eliminovať. Pri meraní plôch sú chyby spôsobené zakrivením zeme zanedbateľné, ak nepresiahnu obvod s priemerom 30 km.
Nadmorská výška je zvislá vzdialenosť určitého miesta na zemi k hladine niektorého mora, udávaná v metroch nad morom (m n. m.). Výška strednej hladiny mora sa ustanovuje dlhodobým pravidelným pozorovaním prílivu a odlivu. Na Slovensku je nadmorská výška udávaná k hladine Baltského mora, pričom sa používa skratka Bpv (Balt po vyrovnaní). V súčasnosti všeobecne používaný globálny polohový systém (GPS) využíva ako základnú hladinu povrch matematicky vypočítaného elipsoidu WGS 84, ktorý sa od strednej hladiny mora (geoidu) môže líšiť aj o 100 metrov.
Základy teórie chýb a vyrovnávacieho počtu
Pri akomkoľvek meraní sa nevyhneme chybám. Chyby sú dôsledkom nedokonalosti meracích prístrojov, ľudských zmyslov a vplyvov prostredia. Oprava predstavuje rozdiel medzi aritmetickým priemerom a nameranou hodnotou. Chyby môžeme klasifikovať podľa rôznych kritérií:
Podľa príčiny:
- Prístrojové chyby: Vznikajú z nedokonalostí meracích prístrojov.
- Osobné chyby: Súvisia s ľudským faktorom, napr. nepozornosť, únava.
- Chyby vyvolané vonkajšími vplyvmi: Spôsobené napr. zmenami teploty, tlaku, vetrom.
Podľa účinku na výsledok:
- Hrubé chyby: Vznikajú z nepozornosti pracovníka a dajú sa overiť opakovaným meraním. Často ide o omyl.
- Systematické chyby: Majú stály charakter a v rovnakých podmienkach sa prejavujú rovnakým znamienkom a veľkosťou. Pri nivelácii sa eliminujú napr. umiestnením prístroja do stredu medzi merané body, čím sa zabezpečia rovnaké podmienky merania.
- Náhodné chyby: Ich znamienko a veľkosť sú náhodné. Vznikajú v dôsledku nedokonalostí prístrojov, ľudských zmyslov a vonkajších vplyvov.
Presnosť merania charakterizujú tzv. merné chyby, ako priemerná chyba (aritmetický priemer absolútnych hodnôt všetkých skutočných chýb a opráv), stredná chyba (odmocnina z priemeru štvorcov skutočných chýb a opráv) a pravdepodobná chyba. Váha merania je prevrátená hodnota štvorca strednej chyby.
Vyrovnanie priamych meraní sa často vykonáva pomocou aritmetického priemeru. Pri nepriamo určovaných veličinách sa vychádza z matematického vzťahu, pričom za merané veličiny dosadzujeme hodnoty ich najlepších odhadov. Presnosť nepriamo určovanej veličiny závisí od parciálnych chýb, pričom sa riadime Gaussovým zákonom o hromadení chýb.
Prístroje na meranie výškových rozdielov: Nivelácia
Nivelácia je základnou metódou na určenie výškového rozdielu (prevýšenia) medzi dvoma bodmi. Princíp nivelácie spočíva v určení výškového rozdielu pomocou vodorovnej priamky realizovanej nivelačným prístrojom. Od tejto priamky sa na zvislo postavených nivelačných latách merajú zvislé vzdialenosti k bodom, medzi ktorými výškový rozdiel určujeme. Vzťah pre výškový rozdiel $h{AB}$ medzi bodmi A a B je $h{AB} = zA - pB$, kde $zA$ je čítanie na late v bode A a $pB$ je čítanie na late v bode B. Výška bodu B ($HB$) sa potom určí ako $HB = HA + h{AB}$.

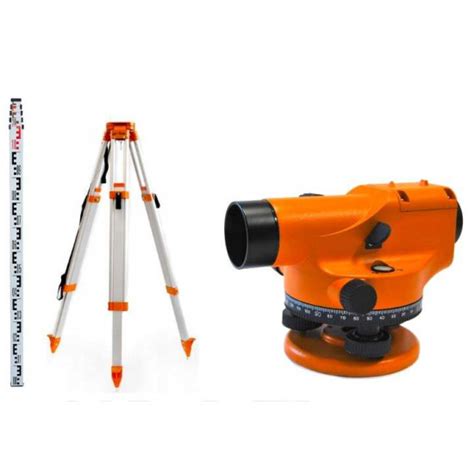

Nivelačný prístroj
Nivelačný prístroj pozostáva z viacerých kľúčových častí:
- Podložka s urovnávacími skrutkami: Umožňuje horizontáciu prístroja.
- Ďalekohľad: Slúži na zameranie cieľa (nivelačnej laty). Zväčšenie sa pohybuje od 15 do 60-násobného.
- Urovnávací mechanizmus: Môže byť vo forme libely (kruhovej alebo rúrkovej) alebo kompenzátora.
- Libely: Kruhová libela slúži na predbežné urovnanie, rúrková na presné urovnanie. Citlivosť rúrkovej libely sa pohybuje od 5'' do 40''.
- Kompenzátory: Automaticky zabezpečujú polohu základného smeru. Existujú mechanické, optické, opticko-mechanické, libelové a kvapalinové kompenzátory.
Hlavná podmienka nivelačného prístroja je, že zámerná os ďalekohľadu musí byť rovnobežná s osou nivelačnej libely. Vedľajšia podmienka je, že os kruhovej libely musí byť kolmá na vertikálnu os prístroja.
Typy nivelačných prístrojov:
- Libelové nivelačné prístroje: Vyžadujú manuálne urovnanie pomocou libely. Príklady zahŕňajú MEOPTA NK 30x, WILD N 3, ZEISS NI 004.
- Kompenzátorové nivelačné prístroje: Automaticky udržiavajú vodorovnú zámernú os pomocou kompenzátora. Príklady: MEOPTA MNK 20, MOM NI B3 (MR), MOM Ni-A3 (MR), OPTON Ni 2, ZEISS NI025, ZEISS NI007, ZEISS NI 002.
- Laserové nivelačné prístroje: Využívajú laserový lúč na realizáciu zámernej priamky. Sú efektívne pri stavebných prácach a umožňujú dlhšie zámery.
Skúška a rektifikácia:
Presnosť nivelačného prístroja sa overuje skúškou, pri ktorej sa porovnáva prevýšenie merané z rôznych stanovísk. Ak sa prevýšenia zhodujú, prístroj spĺňa hlavnú podmienku. Rektifikácia, teda odstránenie chýb, sa vykonáva úpravou polohy libely alebo inými mechanizmami.
Nivelačné laty
Nivelačné laty sú pracovné meradlá používané na určovanie výškových rozdielov. Musia spĺňať požiadavky na materiál a technickú realizáciu stupníc. Pre presnú a veľmi presnú niveláciu sa používajú laty s dvoma stupnicami, vzájomne posunutými o konštantnú hodnotu. Používajú sa aj Invarové laty, ktoré sú menej citlivé na zmeny teploty.
Jednoduchá nivelácia: Spätný a predný pohľad | Geodézia
Ďalšie metódy merania výškových rozdielov
Okrem nivelácie existujú aj ďalšie metódy na určenie výškových rozdielov:
- Trigonometrické meranie výšok: Využíva meranie vodorovného uhla (zenitového uhla) a dĺžky sklonenej strany. Je menej presné ako nivelácia, ale rýchlejšie a vhodné na menej náročné práce, kde sa dosahuje presnosť 0,1 až 0,01 m.
- Hydrostatická nivelácia: Princípom je meranie rozdielu tlakov kvapalín. Je veľmi presná (0,05 až 0,1 mm), ale použiteľná len za špecifických podmienok.
- Barometrické meranie výšok: Využíva meranie atmosférického tlaku. Je menej presné (0,5 až 3 m) a závislé od poveternostných podmienok.
Výškové bodové pole
Výškové bodové pole tvorí základ pre všetky výškové merania. Delí sa na:
- Základné výškové bodové pole (ZVBP): Zahŕňa základné nivelačné body, nivelačnú sieť I-IV. rádu a plošné nivelačné siete.
- Podrobné výškové pole (PVBP): Zahŕňa stabilizované body technických nivelácií a body polohových a tiažových bodových polí.
Body výškového poľa sú stabilizované pomocou čapových alebo klincových značiek, aby sa zabezpečila ich trvanlivosť a možnosť opätovného zamerania.
Meranie výšok v praxi: Aplikácie a využitie
Aplikácie na meranie výškových rozdielov sú užitočné nielen v profesionálnej geodézii a stavebníctve, ale aj v bežnom živote. Umožňujú porovnať výšky ľudí, objektov ako budovy, rastliny a stromy. Tieto aplikácie často poskytujú výsledky v rôznych jednotkách (centimetre, metre, stopy) a vizualizujú rozdiely pomocou obrázkov, čím uľahčujú pochopenie relatívnych výšok.
Výškové merania sú nevyhnutné pri:
- Mapovaní a projektovaní: Tvorba máp, návrh ciest, železníc, vodných diel, budov.
- Vytyčovaní: Presné umiestnenie stavieb v teréne.
- Monitorovaní: Sledovanie posunov a deformácií konštrukcií, vertikálnych pohybov zemskej kôry.
- Vedeckom výskume: Štúdium geologických procesov, klimatických zmien.
Vzhľadom na komplexnosť geoidu a rôzne referenčné plochy je kľúčové vždy jasne definovať, aký typ výšky sa meria a ku ktorej referenčnej ploche sa vzťahuje. Presnosť merania výškových rozdielov je kritická pre úspech akéhokoľvek projektu, kde sú výškové pomery dôležité.
